Où se trouve le connecteur basse pression de la clim auto

connecteur bleu port de service basse pression clim auto r134a

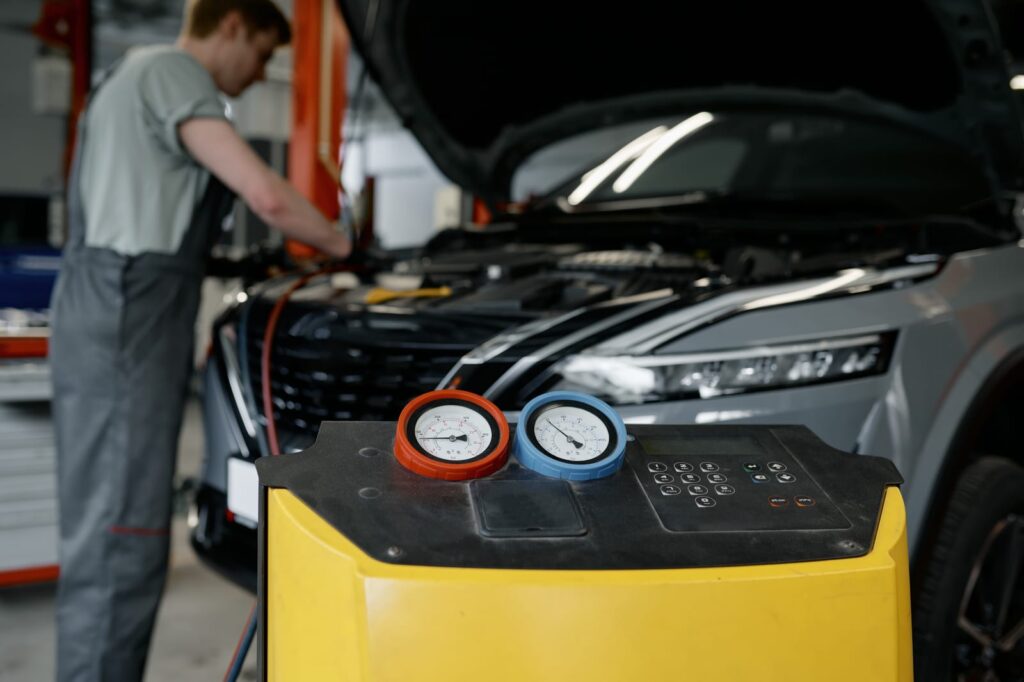

Comment et où se raccorder à la clim voiture

Pour intervenir sur un circuit de climatisation auto chargé au gaz réfrigérant R134a, il faut inévitablement se brancher quelque part sur des connecteurs qui sont destinées à cet effet. Ces prises de raccordement peuvent être appelées diversement :

  • Prise de raccordement de clim
  • Vanne de service de clim auto
  • Vanne de drainage de clim (? rare , mais je l’ai entendu… )
  • Prise de charge de clim voiture
  • Soupape clim de clim auto (?)
  • Entrée de clim voiture
  • Prise de service de clim auto
  • Port de charge de clim auto
  • Mais le terme technique est port de service.

Les ports de service sont au nombre de deux. Ce sont les deux seuls endroits qui permettent de se brancher sur le système de climatisation de la voiture. Ces prises de service sont placées sous le capot, aux alentours du moteur.

Pour charger un circuit de climatisation auto,  seule la prise de service basse pression nous intéresse puisque c’est par cette prise que l’on injecte du gaz réfrigérant.

Les prises de service peuvent se situer n’importe où. Certains véhicules ont ces prises d’un côté du moteur, tandis que d’autres les auront à l’opposé, ou encore de part et d’autre du capot. Elles peuvent être apparentes, et donc visibles du premier coup d’oeil comme elles peuvent être cachées par d’autres élements.

Localiser le port de service pour la recharge de gaz de la clim voiture au R134a

Le coeur du système de climatisation est le compresseur. Le compresseur est lié au moteur par la courroie. Repérez la courroie avec ses engrenages et ses poulies. L’emplacement du compresseur varie avec les véhicules. Il peut se situer en haut, en bas ,à gauche ou à droite… il n’ y a pas de règle ! Un bon truc pour identifier le compresseur est de faire tourner le moteur sans enclencher la climatisation. La courroie tourne et entraîne les poulies et les engrenages qui entraînent à leur tour les autres éléments comme l’alternateur ou la pompe à eau, mais seul le compresseur ne tourne pas.

compresseur climatisation auto

Deux tubes en aluminium sont fixés au compresseur. Ces deux tubes assurent le transport du gaz réfrigérant vers les autres éléments du circuit de réfrigération de la climatisation de la voiture. L’un est plus fin que l’autre. Le compresseur comprime le gaz provenant du gros tube et l’envoie dans le tube fin. Le tube fin est soumis à une haute pression du fait de la compression effectuée par le compresseur. Le gros tube est soumis à une basse pression. Il se peut que les ports de service soient à proximité du compresseur. Dans le cas contraire, il faut suivre les tubes ! La colorisation de la photo ci-dessous permet de distinguer la différence de diamètre entre les deux circuits, basse et haute pression.

tubes HP et BP clim auto



  • Bleu = Basse pression = L ( Low pressure )
  • Rouge = Haute pression = H ( High pressure )

Le tube peut prendre un parcours très compliqué. Des manchons en caoutchouc peuvent prendre le relais par intermittence, lorsque le tracé l’exige. Suivez – du regard,  du doigt ou de la main, peu importe – le parcours du gros tuyau en tenant compte de tous ses  changements d’apparence, jusqu’à ce que vous voyez une excroissance, un petit bout de tube posé perpendiculairement au tube. Il s’agit de la prise de service. En principe il est couvert d’un capuchon de protection. Le capuchon est noir ou bleu. Il peut y figurer la lettre L, comme low ( bas ).

Confirmer l’identification du bon port de service

Pour vous assurer de son identification, vous pouvez y poser un raccord rapide basse pression, sans le clipser. Il correspond exactement au diamètre du port de service. Si le port de service ne peut pas se loger dans le raccord, il ne s’agit pas du bon port de service. De la même manière que vous avez localisé le port de service basse pression, vous trouverez le port de service haute pression.

Cet autre article fait le tour des raccords rapides pour la clim voiture.

5 1 vote
Évaluation de l'article
S’abonner
Notification pour
guest

25 Commentaires
Le plus ancien
Le plus récent Le plus populaire
Commentaires en ligne
Afficher tous les commentaires
Franck Rossi

Bonjour. Sur ma Ford Mustang de 1969, les deux ports de service sont en 1/4. Ils sont l’un en dessous de l’autre sur le coté du compresseur. Celui du haut se trouve sur un tuyau plus gros que celui du bas et part vers l’habitacle, tandis que celui du bas part vers l’avant, vers le condenseur/déshydrateur. . Comment savoir lequel est le port basse pression? Merci

Franck Rossi

Petite erreur, c’est le tuyau du bas qui est le plus gros (celui qui va vers le condenseur).
Je récapitule : tuyau fin en haut qui va vers l’habitacle, tuyau plus gros en dessous qui va vers le condenseur.
Où se trouve le port basse-pression?
Merci

Le Pingouin

Vous dites que le gros tuyau va vers le condenseur ? Logiquement le gros tuyau relie l’échangeur qui soufle l’air dans l’habitable ( donc l’évaporateur ) au compresseur. Il s’agit de la basse pression. C’est sur ce tuyau que vous devez vous raccorder pour faire une intervention en gaz.

Franck Rossi

Merci de votre réponse mais j’ai trouvé sur internet. Sur ces vieux systèmes, c’est effectivement le plus gros des deux tuyaux (discharge line en anglais) qui va au condenseur/déshydrateur et c’est la haute pression. L’autre, le plus fin, appelé « suction line » en anglais est celui qui sert au remplissage en gaz, c’est la basse-pression. Comme quoi les normes ont bien changé en 50 ans. Merci de votre aide… Franck.

Allemand

Bonjour
Je voudrais savoir où se situe le raccord basse pression sur ma Passat 1,6 confort année 1998

Le Pingouin

En lisant l’article, à quel moment êtes-vous bloqué ?

Le Pingouin

Ce que vous dites est très curieux… La raison pour laquelle le tuyau d’aspiration ( « suction ») est plus gros, est dû au fait que le gaz y passe à l’état de vapeur, donc il prend plus de place que lorsqu’il est expulsé par le compresseur vers le condenseur qui le rétablit à l’état liquide. Il occupe moins de place dans la tuyauterie, donc le diamètre est réduit. Pouvez-vous donner le lien de votre réponse ?

Franck Rossi

Apparemment, je ne suis pas autorisé à copier ici un lien externe. Désolé.

Franck Rossi

Mais je vous confirme que la suction line, qui va vers l’évaporateur, est plus fine que la discharge line, qui elle, va vers le condenseur/déshydrateur. Les deux ports de service sont aux normes R12 et en 1/4 tous les deux, donc identiques. Je me connecterai donc sur le port de service de la suction line pour remplir en gaz 12A. C’est correct?

Le Pingouin

Attention à ne pas tout mélanger. La suction line, autrement dit la ligne d’aspiration, qui est la partie qui relie l’évaporateur au compresseur, part de l’évaporateur et vas vers le compresseur, et non l’inverse. A la sortie de l’évaporateur, le fluide frigorigène est aspiré par le compresseur qui provoque une basse pression dans cette partie du circuit. Quoi qu’il en soit, raccordez-vous sur la « suction » line, la ligne d’aspiration basse pression.

Franck Rossi

Oui, pardon, je me suis mal exprimé. J’aurais dû dire qui vient de l’évaporateur, et non qui va à l’évaporateur.
J’ai une autre question : à quoi servent les valves à l’entrée et à la sortie de l’évaporateur? Merci

Le Pingouin

Vous avez un accès facile à l’évaporateur ? Pouvez-vous m’envoyer des photos ?

Purmoka

Bonjour,
J’ai un kit de raccordement R134a, mais quie ne se raccorde pas avec mon renault scenic 2 !! Quel raccort me faut-il ?
Merci

Le Pingouin

Votre voiture a probablement besoin d’un adaptateur intermédiaire. Voyez cet article qui traite de ce problème.

ipolo

Bonjour,
Sur mon Alhambra II de 2012 il y a 2 circuits (climatronic) l’un en 620gr et l’autre en 940gr j’ai vu les 2 valves dans le compartiment moteur, mais je ne trouve pas les valves du 2ème circuit, quelqu’un à une idée où elles se trouvent ?
Merci

renaud

Bonjour
J’ai un renault espace 4 de 2009 . le connecteur de la clim semble etre de modèle Harrison

Quel adaptateur faut il que j’achète svp ?

comment image

Merci

Le Pingouin

C’est difficile de voir le raccord avec le bouchon dessus! Mesurez le diamètre de la partie la plus large, située au centre de la prise de service basse pression. Normalement c’est 13 mm, mais certains modèles chez Renault font 16 mm. Dans ce cas il fut un adaptateur.

Kris49

Bonjour

Mon circuit de climatisation est vide. Je souhaiterais charger celui-ci avec du R134A. Préalablement à la charge, le vide doit-il être réalisé dans le circuit ? Si oui, le vide doit-il être réalisé via le port basse pression ? selon les recommandations constructeur, il semble que le circuit doit être chargé de 480-530gr de R134A. Comment mesurer cette quantité ? Use t-on de la pression pour contrôler ce volume ? Merci pour votre aide. Cordialement

Le Pingouin

Pour avoir si vous devez tirer au vide, vous pouvez faire un petit test de pression, lisez le paragraphe « Observation #4 : Y-a-t-il de la pression dans le circuit basse pression ? ».
Le tirage au vide se fait plus fréquemment par le port basse pression car on dispose du raccord pour recharger.
Concernant la quantité, celle-ci n’est mesurable qu’a l’aide d’une balance. Un autre moyen est de contrôler la basse pression.
Pour connaitre l’équivalence de Frostycool 134, voyez les méthodes de calcul et les tableaux ici.

Kris49

En ce qui concerne le circuit, je n’ai pas besoin de vérifier la pression de celui-ci car le compresseur montre un endommagement de son corps probablement à l’origine de la perte totale du gaz frigorigène. Après remplacement du compresseur, j’essaie d’apprendre les diverses actions à mener pour restaurer le circuit. A savoir, il me semble que je me dois normalement faire un rinçage de circuit avant d’envisager une éventuelle recharge de celui-ci. Je dois également remplacer la bouteille déshydratante avant la nouvelle recharge, puis ensuite procéder à un tirage au vide et enfin procéder à la recharge du circuit. Est ce que j’oublie des choses ? Merci pour votre réponse rapide.

Le Pingouin

Vous avez parfaitement répondu à votre problème ! Une panne de compresseur peut provoquer la propagation de petits débris métalliques et plastiques dans le circuit et peuvent donc bloquer le passage du fluide et abimer le nouveau compresseur. Il est donc nécessaire de faire un rinçage du système après le remplacement du compresseur défectueux. Toute intervention sur le circuit nécessaire également le remplacement du filtre déshydrateur. Un tirage au vide est obligatoire avant toute nouvelle charge complète de fluide frigorigène sur un circuit vide.

Kris49

Merci encore pour votre aide.

Kris49

Le « merci pour votre réponse rapide » concerne la réponse précédente, en aucun cas je vous demande de m’apporter une réponse rapidement. Il fallait que cela soit dit 🙂

Diochet

Bonjours. J’ai un Ford transite, je ne parviens pas à trouvé la buse d’entrée basse pression. Je deviens fou. Pouvez vous m’aider? Merci d’avance

Le Pingouin

De quelle année est le modèle? avez-vous trouvé le compresseur ? Celui-ci est entrainé par la courroie.
